Dokumentacja 04/2024Studzienki · gmina Kcynia

Rozbudowa, nadbudowa i przebudowaświetlicy wiejskiej

Sołectwo Studzienki · sołtys: Tadeusz Owedyk

Przegląd rysunków: układ parteru z metrażami, elewacje z materiałami oraz skrót legendy kolorystycznej — przygotowane tak, żeby mieszkańcom było łatwiej „wejść” w inwestycję zanim powstanie budynek.

Rzut (PNG)Elewacje (PNG)
Powierzchnia użytkowa
114,17 m²
Sala główna
72,58 m²
Zarys w rzucie
ok. 13,3 × 10,3 m

Na stronie

RzutPomieszczeniaElewacjeMateriałyWynajemEtapyFAQUwagi

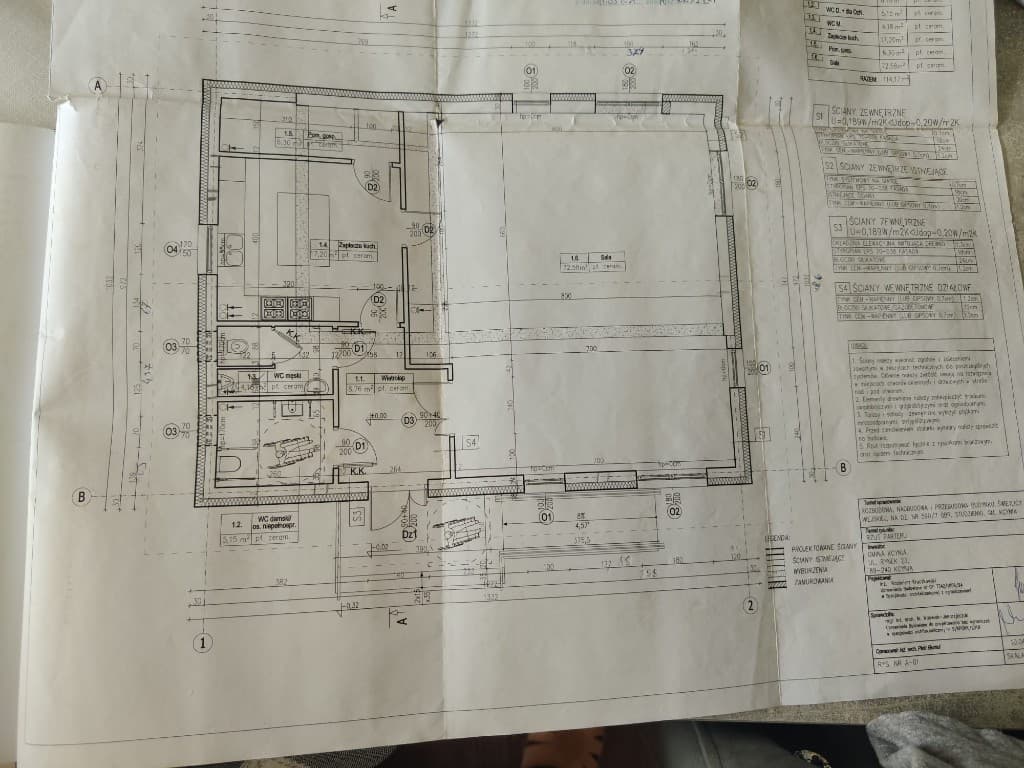

Rzut parteru

Poniżej: to samo zdjęcie rzutu z półprzezroczystymi strefami pomieszczeń. Włącz planowanie stołów w sali głównej (przeciąganie) — orientacyjnie, względem rysunku, nie w skali 1:1. Strefy możesz dopasować do rysunku, edytując tablicę w plikach studzienki-rzut-metre.ts / studzienki-rzut-dane.ts.

Parter · Studzienki

Interaktywny plan piętraOdkryj strefy, włącz wejścia i okna — a w sali ułóż stół w kilka ruchów.

Prostokąty pomieszczeń pochodzą z wymiarów w metrach (tabela 1.1–1.6) przeliczonych na tło PNG. W papierach liczy się oryginał 1:100 i projekt budowlany; tu orientacja, nie wymiary prawne w CAD. Bryła modelu: 13.32 m × 10.32 m. Dotknij pustego tła rysunku, by schować opis strefy.

Rzut parteru projektowanej świetlicy wiejskiej w StudzienkachDz1D3Rampa — nachylenie ok. 8% (dostęp z południa, wg projektu)8%O1 / O2O2
LegendaSala 1.6 — dwa poligony (główna + doł L) Inne pomieszczenia Okno Stół1:100 oryginał = PDF/DWG
Pełny rysunek
Źródło: materiały projektowe przekazane do serwisu (rzut parteru) — interakcja to warstwa poglądowa, nie odbija dokładnie linii rysunku (dopasuj współrzędne stref, jeśli trzeba).

Zestawienie pomieszczeń

Metraże jak w tabeli na rysunku — podkreślono salę jako główną przestrzeń spotkań.

Lp.PomieszczeniePowierzchnia
1.1Wiatrołap5,76 m²
1.2WC damski + dla osób z niepełnosprawnością5,15 m²
1.3WC męski4,18 m²
1.4Zaplecze kuchni17,20 m²
1.5Pomieszczenie gospodarcze6,30 m²
1.6Sala (główna)72,58 m²
Razem114,17 m²

Inwestor

Gmina Kcynia

ul. Rynek 23
89-240 Kcynia

kcynia.pl →

Lokalizacja

Studzienki — obręb ewidencyjny; numer działki według operatu w dokumentacji (np. 590/7).

Pełne adresy do korespondencji i kanały kontaktowe do sołectwa publikuje urząd gminy (kcynia.pl, w tym BIP). W tym serwisie: rezerwacje po zalogowaniu — dane w panelu obiektu.

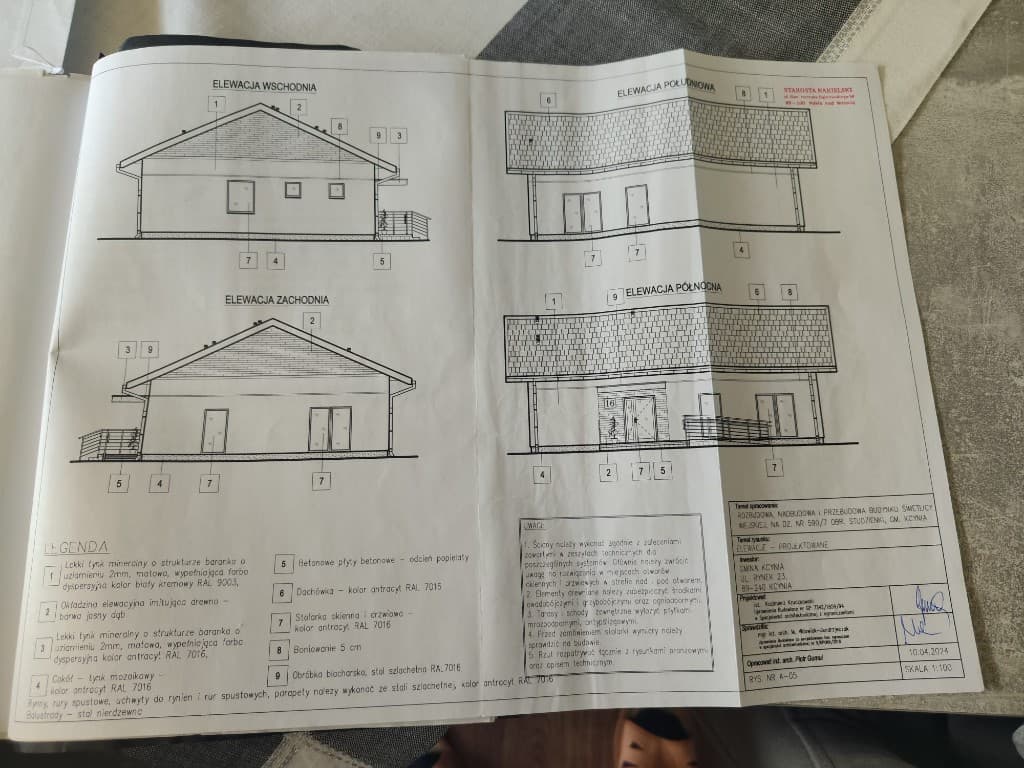

Elewacje — projektowane

Cztery ściany budynku: przeszklenia sali, zadaszenie od południa, wejście główne i detale tarasów.

Cztery elewacje projektowanej świetlicy w Studzienkach z legendą materiałów i kolorów
Skala 1:100 · PNGOtwórz w pełnym rozmiarze →
Rysunek z 10.04.2024 — szczegóły warstw ścian i kolorystyki na oryginalnej legendzie.

Materiały i kolorystyka

Skrót legendy z rysunku elewacji — obok każdego opisu wizualna „próbka” odcienia.

  • Warstwa / wykończenie

    Tynk mineralny („baranek”, 2 mm)

    Kremowa biel RAL 9003

  • Warstwa / wykończenie

    Okładzina imitująca drewno

    Dąb jasny

  • Warstwa / wykończenie

    Tynk akcentowy + cokół mozaikowy

    Antracyt RAL 7016

  • Warstwa / wykończenie

    Dachówka, okna, obróbki

    Antracyt RAL 7016

  • Warstwa / wykończenie

    Tarasy / nawierzchniowe

    Płyty betonowe (popielate)

  • Warstwa / wykończenie

    Balustrady, obróbki blacharskie

    Stal szlachetna / antracyt

  • Tarasy i schody zewnętrzne — płytki mrozoodporne, antypoślizgowe.
  • Drewno — ochrona przed ogniem i grzybem (wymagania WT).
  • Rynny, obróbki, wsporniki — stal szlachetna w tonacji antracytowej, spójna ze stolarką.

Nasza Wieś · rezerwacje

Wynajem sali i opcjonalny asortyment

W serwisie rezerwacja świetlicy jest osobnym krokiem od samego projektu budowlanego — ale już dziś warto wiedzieć: wyposażenie sali (stoły, krzesła, sprzęt, zabawki itd.) prowadzi sołtys jako lista w panelu. Przy składaniu wniosku mieszkaniec może dopasować sprzęt w formularzu — pole wyposażenia i uwagi — tak, żeby wynajem obejmował tylko to, co naprawdę jest potrzebne.

  • KatalogSołtys uzupełnia pozycje, stany i zdjęcia w panelu świetlicy.
  • OpcjonalnieRezerwujący dobiera z listy i dopisuje brakujące uwagi.
  • DokumentZestawienie może trafić do dokumentu wynajmu po akceptacji.

Obowiązują regulamin i cennik ustalone przy danej świetlicy — po uruchomieniu obiektu w serwisie.

Etapy inwestycji (schemat)

Uproszczony tor od dokumentacji do użytkowania — konkretne daty i postępy publikują inwestor i wykonawca (BIP, tablice informacyjne).

  1. 1

    Projekt

    Dokumentacja, uzgodnienia, materiały przetargowe

  2. 2

    Zamówienie

    Postępowanie / wybór wykonawcy

  3. 3

    Budowa

    Roboty, odbiory częściowe

  4. 4

    Odbiór

    Przekazanie do użytkowania sołectwu

Pytania o konto i sołtysa

Krótko, jak to się ma do serwisu — bez obietnic zamiast regulaminu gminy.

Czy sołtys może się zarejestrować i ustawić hasło?▼

Tak — ta sama rejestracja co dla mieszkańców: adres e-mail, hasło (co najmniej 8 znaków), powtórzenie hasła, wyświetlana nazwa, potwierdzenie konta linkiem z wiadomości. Formularz znajduje się pod /rejestracja.

Samo założenie konta nie nadaje automatycznie roli sołtysa dla wsi — tę rolę nadaje się po weryfikacji (np. zapis na listę oczekujących, kontakt z zespołem serwisu). Dopiero aktywna rola sołtysa otwiera pełny panel zarządzania świetlicą i rezerwacjami.

Czy mieszkaniec musi mieć konto, żeby zarezerwować salę?▼

Rezerwacja i podgląd wyposażenia odbywają się po zalogowaniu — użyj rejestracji lub logowania. Szczegóły zatwierdzania mieszkańców przez sołtysa zależą od ustawień danej wsi.

Informacja prawna

Treść ma charakter poglądowy i opiera się na przekazanych rysunkach. W sprawach wiążących obowiązują dokumenty Gminy Kcynia oraz wykonawcy.
